Dây chuyền HÀN GIÀN GIÁO BẰNG ROBOT HÀN

Làm thế nào để hàn nhiều loại giàn giáo.

2. Thời gian hàn giàn giáo với 1 robot hàn ra 1 sản phẩm.

3. Phương án hàn giàn giáo hoa thị( Giáo đĩa).

Làm thế nào để hàn nhiều loại giàn giáo

- Để hàn được loại giàn giáo 1,5m và 1,7m trên cùng một Robot hàn. Yêu cầu đồ gá hàn phải gá được 2 sản phẩm.

- Để làm được điều đó bắt buộc các cữ, chốt định vị chi tiết hàn phải di chuyển được.

- Hoạt động di chuyển sẽ được cố định bằng vít chìm bắt vào sàn đồ gá.

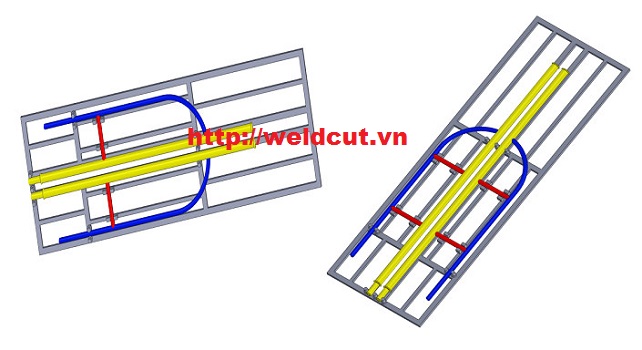

Hình ảnh (Được thiết kế trên cùng một đồ gá ):

- Giàn giáo 1,5m ( Hình ảnh bên trái): Cữ tại chi tiết màu đỏ sẽ được di chuyển.

- Giàn giáo 1,7m ( Hình ảnh bên phải): Được bổ sung thêm cữ , chốt định vị và chốt được bắt ốc chìm dưới.

Chi tiết thanh ngang( Màu da cam + màu xanh lá cây với giáo 1,7m) .

- Chiều dài chi tiết bằng nhau nên đồ gá hoàn toàn không gặp khó khăn trong khâu gá 2 này.



Tóm lại: Với 1 Robot TL2000 hàn 1 khâu gá hoàn toàn hàn được giàn giáo 1,5m và 1,7m trên cùng một đồ gá hàn được bằng phương pháp chốt định vị dịch chuyển.

Thời gian hàn xong một sản phẩm áp dụng phương án hàn số 2. Tính cho giàn giáo 1,7m do nhiều đường hàn hơn.( Bản mềm tính toán em gửi đính kèm).

- Từ bảng tính toán ta thấy: với tốc độ hàn 500mm/phut thì để hàn hết chiều dài đường hàn mất 2.9 Phút.

-Thời gian gá lắp tùy phụ thuộc vào tay nghề nhanh hay chậm của công nhân ( Dựa vào thực tế chọn 2 phút)

- Thời gian tay máy di chuyển ngoài: Tùy vào lập trình, trục nhanh nhất tốc độ 628 độ/s, chậm nhất là: 225 độ/s.( Chế độ tốc độ di chuyển chậm: Chọn 1 phút).

- Nguyên tắc: Robot hàn, công nhân gá đồ gá thứ 2 và ngược lại.Do đó robot hàn liên tục năng suất tăng cao. Nghĩa là: Theo tính toán để hàn xong 1 sản phẩm hết 5.9 phút. Nếu áp dụng nguyên tắc này thì sẽ giảm được thời gian công nhân gá, do vậy sản phẩm thứ 2 hoàn thành mất: 3.9 Phút.

Thực hiện công việc

- Nguyên tắc: Robot hàn đồ gá số 1, công nhân gá đồ gá thứ 2 và ngược lại. Tức là: Một Robot hàn sẽ có 2 đồ gá, khi Robot hàn đồ gá số 1 thì công nhân sẽ gá chi tiết vào đồ gá số 2 và ngược lại.

Do đó robot hàn liên tục năng suất tăng cao. Nghĩa là: Theo tính toán để hàn xong 1 sản phẩm hết 12.8 phút. Nếu áp dụng nguyên tắc này thì sẽ giảm được thời gian công nhân gá, do vậy sản phẩm thứ 2 hoàn thành mất: 8.8 Phút.

Tóm lại: Robot hàn sẽ đạt được năng suất tối đa trong sản xuất.Hàn liên tục 9 phút sẽ hoàn thành được 1 sản phẩm.

3. Phương án hàn giàn giáo hoa thị

- Sử dụng phương pháp hàn tự động.

- 12 mỏ, 12 nguồn hàn.

Tính toán thời gian hàn đồng thời các mỏ:

Chu vi của đường tròn đĩa hàn gắn với cột: 132mm.

Tốc độ hàn của máy: 300mm/ Phút

Thời gian hàn xong: 132/300= 0.44 (Phút)

Thời gian gá đính: 3( phút)

Do vậy hàn xong chi tiết: 3.44( Phút)

Video dây chuyền hàn giàn giáo:

- Phương án hàn bằng Robot cho 2 loại giàn giáo hoàn toàn phù hợp và đạt được sự linh động về mặt sản phẩm, giảm chi phí về làm đồ gá.

- Bằng sự tính toán các thông số trên, ta có thể biết được thời gian hàn ra sản phẩm từ đó tính được năng suất, hiệu quả mà Robot mang lại.

- Phương án hàn giàn giáo hoa thị tự động, tính hiệu quả và năng suất cao. Phù hợp với hàn số lượng lớn.
