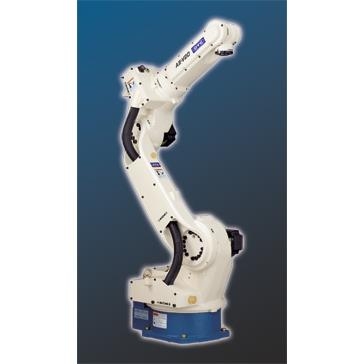

Robot OTC Daihen AII-V20

Liên hệ

Nhà sản xuất:

Robot OTC AII-V20 được sử dụng cho các ứng dụng hàn TIG/MIG/MAG/CO2 và các ứng dụng cắt Plasma.

Chi tiết sản phẩm :

Robot OTC AII-V20 được sử dụng cho các ứng dụng hàn TIG/MIG/MAG/CO2 và các ứng dụng cắt Plasma. Tải trọng cho phép 20Kg, hiệu suất làm việc cao.



 Mô tả

 Đặc điểm kỹ thuật

 Mẫu Robot

 AII-V20

 Cấu trúc robot

 Khớp nối thẳng đứng

 Số trục

 6 bậc tự do

 Tải trọng cho phép

 20 kg

 Khả năng tinh chỉnh

 ± 0,07 mm

 Tầm với

 1,8 m

 Hệ thống dẫn động

 AC Servo Motor

 Công suất dẫn động

 5600 W

 Hồi tiếp vị trí

 Encoder tuyệt đối

 Tầm làm việc

 Cánh tay

 J1 (Quay vòng)

 ± 170 ° (± 50 °)

 J2 (Hạ cánh tay)

 - 155 ° ~ + 100 °

 J3 (Nâng cánh tay)

 - 170 ° ~ + 260 °

 Khớp tay

 J4 (Lắc)

 ± 180 °

 J5 (Uốn)

 - 50 ° ~ + 230 °

 J6 (Xoắn)

 ± 360 °

 Tốc độ tối đa

 Cánh tay

 J1 (Quay vòng)

 195 ° / s
175 ° / s

 J2 (Hạ cánh tay)

 190 ° / s

 J3 (Nâng cánh tay)

 180 ° / s

 Khớp tay

 J4 (Lắc)

 400 ° / s

 J5 (Uốn)

 400 ° / s

 J6 (Xoắn)

 600 ° / s

 Tải trọng

 Moment Cho phép

 J4 (Lắc)

 43,7 Nm

 J5 (Uốn)

 43,7 Nm

 J6 (Xoắn)

 19,6 Nm

 Moment quán tính cho phép

 J4 (Lắc)

 1,09 kg m²

 J5 (Uốn)

 1,09 kg m²

 J6 (Xoắn)

 0,24 kg m²

 Mặt cắt ngang vùng làm việc

 5,31 m² x 340 °

 Nhiệt độ, độ ẩm làm việc

 0 ~ 45 ° C 20 ~ 80% RH

 Trọng lượng

 285 kg

 Cách lắp đặt

 Sàn, trần hoặc treo tường

 Màu cánh tay

Cánh tay: màu trắng Đế: màu xanh biển
